包裝熱封口封合強度的測試方法
來源：天氏庫力 發(fā)布日期
2020-09-11 瀏覽：
在食品的包裝過程中，通過對包裝袋熱封邊進(jìn)行熱封，使包裝袋形成一個封閉的環(huán)境，從而對內(nèi)容物起到保護(hù)作用，隔絕外界環(huán)境中的氧氣、水蒸氣，防止包裝袋漏氣，內(nèi)容物泄漏。包裝袋熱封邊的密封效果即熱封強度（或熱合強度、密封強度）是影響包裝袋保護(hù)功能的重要因素。本文以塑料復(fù)合膜或鋁塑復(fù)合膜等軟塑包裝為例介紹其熱封強度的分析方法。
一些食品的營養(yǎng)成分要求其包裝應(yīng)具有良好的熱封強度，而在包裝的熱封過程中，常因熱封溫度、壓力、時間等參數(shù)的設(shè)置不當(dāng)而導(dǎo)致包裝袋出現(xiàn)質(zhì)量問題，如熱封處密封不良，熱封強度較低，包裝易在熱封口處發(fā)生漏氣，甚至發(fā)生開口；或熱封處密封過度，當(dāng)發(fā)生跌落或受外力擠壓時，包裝易在密封處發(fā)生破裂。因此，控制合適的熱封強度是保證保質(zhì)期內(nèi)食品質(zhì)量良好的重要條件。
市場上常見的即食食品包裝大部分為塑料復(fù)合膜或鋁塑復(fù)合膜等軟塑包裝，且多采用四邊封的真空包裝形式。針對該類型包裝袋熱封強度的檢測，目前國內(nèi)普遍采用的標(biāo)準(zhǔn)為QB/T2358-98《塑料薄膜包裝袋熱合強度試驗方法》。
常見真空包裝袋
檢測設(shè)備：
本文利用蘇州天氏庫力精密儀器有限公司的單柱20kg電子拉力試驗機測試包裝袋的熱封強度。

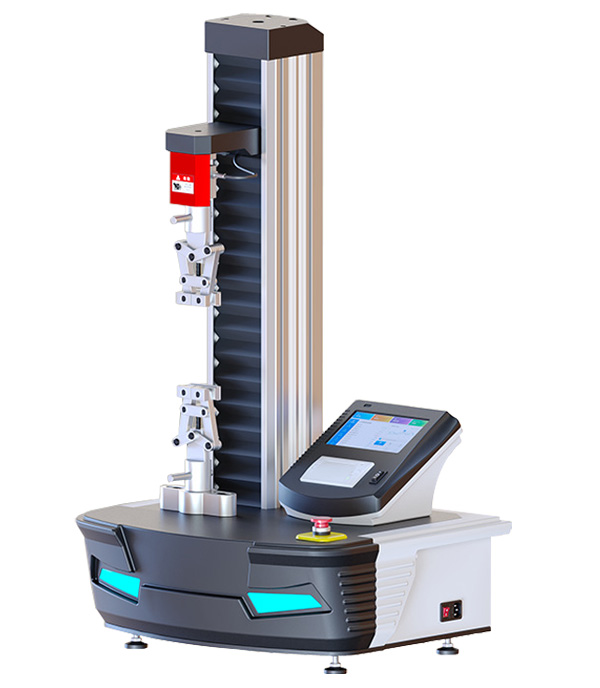

單柱20kg電子拉力試驗機
適用于塑料薄膜、復(fù)合材料、軟質(zhì)包裝材料、塑料軟管、膠粘劑、膠粘帶、不干膠、醫(yī)用貼劑、離型紙、保護(hù)膜、組合蓋、金屬箔、隔膜、背板材料、無紡布、橡膠、紙張等產(chǎn)品的拉伸、剝離、變形、撕裂、熱封、粘合、穿刺力、開啟力、撕開力、低速解卷力、剝開力、拉拔力等性能的測試。
測試精度需優(yōu)于0.5級，有效的保證了測試結(jié)果的準(zhǔn)確性。
設(shè)備支持拉、壓雙向試驗?zāi)Ｊ剑趦煞N試驗?zāi)Ｊ较拢囼炈俣染蓮?0mm/min、100mm/min、150mm/min、200mm/min、250mm/min、300mm/min、500mm/min七種模式中任意設(shè)定。
設(shè)備采用氣動夾樣，能夠有效防止試樣打滑。
夾具的行程為950mm。
通過限位保護(hù)、過載保護(hù)以及自動回位等智能配置，保護(hù)用戶的操作安全。
配置了100余種不同的試樣夾具供用戶選擇，可滿足超過1000種材料的測試要求，并可根據(jù)測試材料的不同，提供定制服務(wù)。
試驗步驟：
(1) 用取樣器從購買的包裝袋的各熱封邊均裁取試樣10條，從3個不同的包裝袋上裁取，試樣的寬度為15mm，展開長度為100mm。
(2) 在該拉力試驗機配置的軟件中設(shè)置試樣寬度、厚度及試驗速度等試驗參數(shù)。
(3) 將試樣展開裝夾在夾具上，使試樣的長軸方向與夾具的中心線重合。
試樣裝夾示意圖
(4) 點擊軟件中的開始試驗按鈕，試驗開始。系統(tǒng)自動計算、記錄試驗結(jié)果。
試驗結(jié)果：
從3個包裝袋中裁取的10個上封邊試樣的熱封強度平均值為41.32N/15mm，10個下封邊試樣的熱封強度平均值為50.09N/15mm，10個左封邊試樣的熱封強度平均值為43.41N/15mm，10個右封邊試樣的熱封強度平均值為43.11N/15mm。以包裝正面的字體向上作為判斷上、下、左、右封邊的依據(jù)。
結(jié)論：
天氏庫力的單柱電子拉力試驗機包裝袋的熱封強度方面，具有試驗結(jié)果可靠、設(shè)備操作簡單、試驗效率高等優(yōu)點，同時該設(shè)備還可用于測試軟包裝的剝離強度、抗拉強度與變形率、撕裂力等性能，是一款多功能、高性價比的檢測儀器。
推薦閱讀
【本文標(biāo)簽】：熱封口封合強度測試
【責(zé)任編輯】：天氏庫力 版權(quán)所有：http://www.jinyuwantong.cn/轉(zhuǎn)載請注明出處
