GB/T 25048-2010 金屬材料管環(huán)拉伸試驗(yàn)方法
來源：天氏庫(kù)力 發(fā)布日期
2018-06-20 瀏覽：
金屬材料管環(huán)拉伸試驗(yàn)方法適用范圍
本標(biāo)準(zhǔn)規(guī)定了拉伸金屬管環(huán)試樣直至斷裂而使金屬管環(huán)試樣表面和內(nèi)部的缺陷暴露出來的試驗(yàn)方法。本標(biāo)準(zhǔn)也可用于評(píng)定金屬管的延展性能。
本標(biāo)準(zhǔn)適用于外徑大于150mm、管壁厚不大于40mm且內(nèi)徑大于100mm的金屬管。
金屬材料管環(huán)拉伸試驗(yàn)方法國(guó)標(biāo)測(cè)定試驗(yàn)原理：
從金屬管的一端切取一段管環(huán)試樣，使金屬管環(huán)試樣發(fā)生環(huán)向應(yīng)變直至斷裂。
試驗(yàn)設(shè)備要求：
1、兩根圓柱銷，兩根直徑相同且軸線平行的圓柱銷可相對(duì)移動(dòng)，并在移動(dòng)過程中仍保持平行。

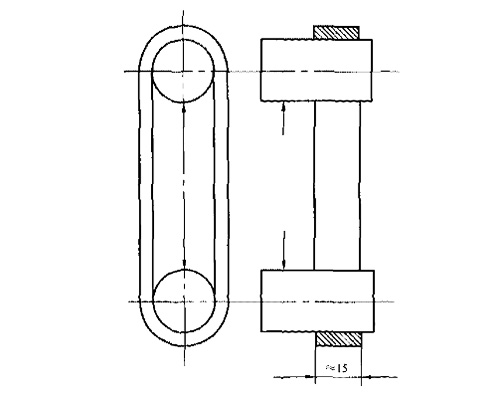

注：原則上，圓柱銷的直徑選擇應(yīng)保證其能達(dá)到試驗(yàn)所需的最低強(qiáng)度要求，在金屬管環(huán)試樣內(nèi)徑允許的情況下，圓柱銷的直徑應(yīng)至少為管環(huán)后壁的3倍，如下圖所示：
試樣要求：
1、試樣應(yīng)當(dāng)是從原金屬管上截取的一端管環(huán)，且其兩個(gè)端面垂直于金屬管的軸線。
2、試樣的長(zhǎng)度(管環(huán)的寬度)應(yīng)為15mm左右，如果金屬管壁厚大于15mm，此時(shí)試樣長(zhǎng)度可等于管壁厚度。
3、管環(huán)試樣的端面應(yīng)無毛刺，試樣的棱邊允許用銼或其他的方法使其倒圓或倒角(如果試驗(yàn)結(jié)果滿足試驗(yàn)要求，可不對(duì)其進(jìn)行倒圓或倒角)。
試驗(yàn)步驟：
1、試驗(yàn)一般在10℃-35℃室溫條件下進(jìn)行。對(duì)要求在控制條件下進(jìn)行的試驗(yàn)，溫度應(yīng)控制在23℃±5℃。
2、將金屬管上切割下來的管環(huán)試樣放在兩根圓柱銷上，通過兩根圓柱銷一定速度的相對(duì)移動(dòng)使管環(huán)發(fā)生變形直至斷裂(在有爭(zhēng)議的情況下，試驗(yàn)速度不得超過5mm/s)。
3、按照相關(guān)產(chǎn)品標(biāo)準(zhǔn)的要求進(jìn)行管環(huán)拉伸試驗(yàn)的評(píng)定，產(chǎn)品標(biāo)準(zhǔn)中沒有規(guī)定時(shí)，在不使用放大鏡的情況下，如果試樣沒有可見裂紋，則應(yīng)視為試樣檢驗(yàn)合格。
以上為金屬材料管環(huán)拉伸試驗(yàn)的相關(guān)試樣要求及試驗(yàn)步驟，關(guān)于此試驗(yàn)機(jī)對(duì)于拉力試驗(yàn)機(jī)的相關(guān)要求歡迎查看我司官網(wǎng)：http://www.jinyuwantong.cn 或致電我司咨詢?cè)斍?
推薦閱讀
【本文標(biāo)簽】：金屬材料管環(huán)拉伸試驗(yàn),GB/T 25048-2010,拉伸試
【責(zé)任編輯】：天氏庫(kù)力 版權(quán)所有：http://www.jinyuwantong.cn/轉(zhuǎn)載請(qǐng)注明出處
